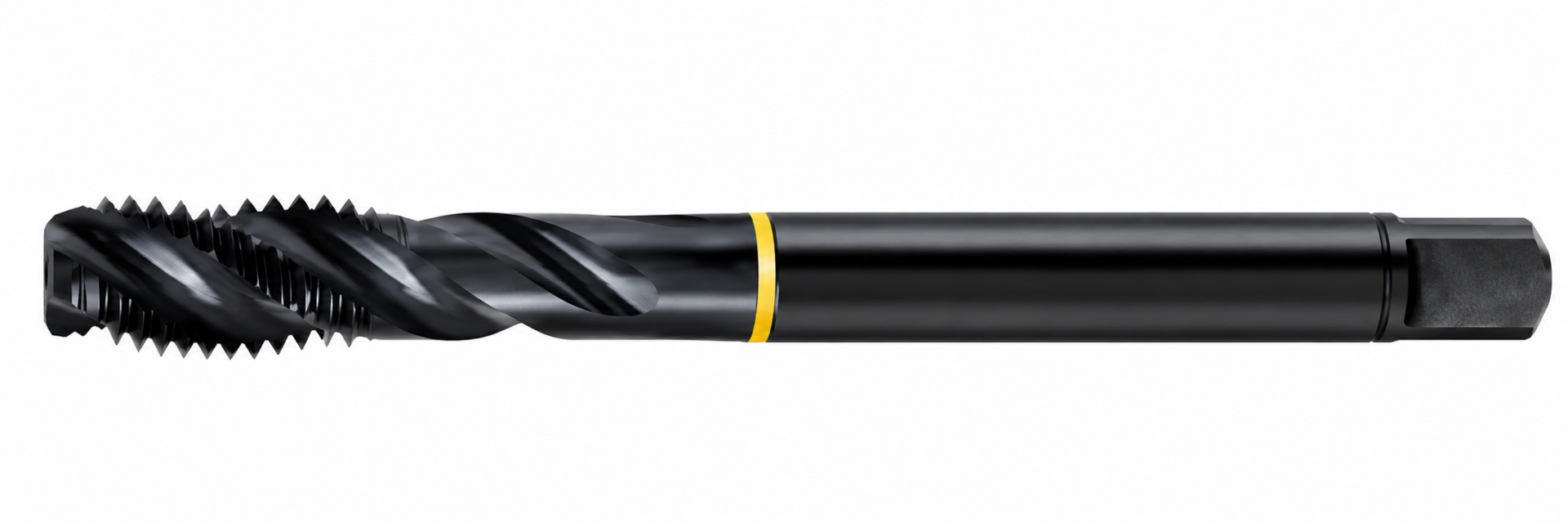

Format Helis Kanallı Makine Kılavuzu M22x2.50

Format Helis Kanallı Makine Kılavuzu M22x2.50, helis kanallı yapısı sayesinde talaşlı imalat uygulamalarında düzgün ve kontrollü iç diş açma işlemleri için kullanılan makine kılavuzudur. Ürün ölçüsü M22, hatve değeri 2.50 mm olup teknik ölçüleri aşağıdadır.

Teknik Özellikler

• Ölçü: M22
• Hatve: 2.50 mm
• Tam Boy: 140 mm
• Şaft Çapı: 18 mm
• Kare Ölçüsü: 14.5 mm
• Matkap Çapı: 19.50 mm
• Malzeme: HSS-E
• Helis Açısı: 45°

Kullanım

Format Helis Kanallı Makine Kılavuzu M22x2.50, çelik ve uygun talaşlı imalat uygulamalarında iç diş açma işlemleri için tercih edilir. Uygun ön delik çapının kullanılması, takım ömrü ve diş kalitesi açısından önemlidir.

Ürün Bilgisi

Ürünün teknik ölçüleri ürün tablosundaki değerlere göre hazırlanmıştır. Ön delik açma işleminde 19.50 mm matkap çapı esas alınır.

Teknik ölçüler: M22 | Hatve 2.50 mm | Tam Boy 140 mm | Şaft Çapı 18 mm | Kare Ölçüsü 14.5 mm | Matkap Çapı 19.50 mm.
