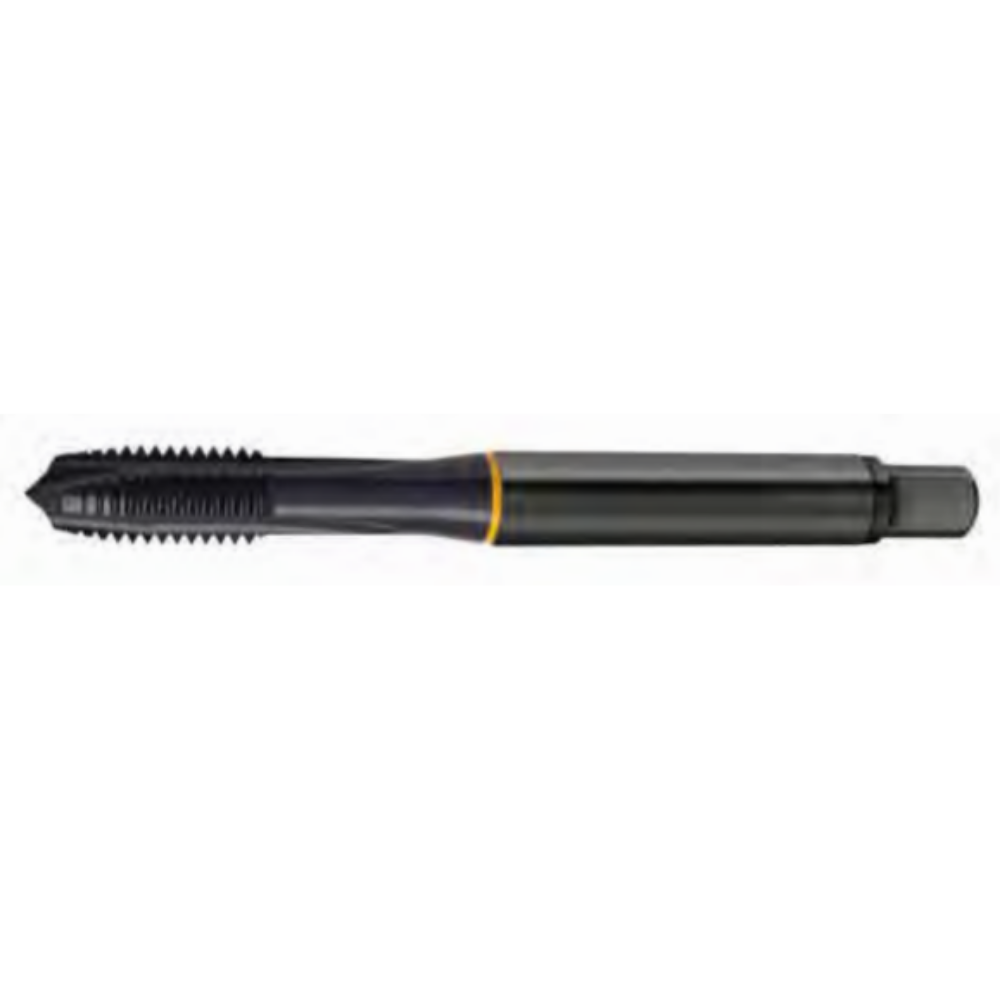

Format Düz Kanallı Makine Kılavuzu M30x3.50
Format Düz Kanallı Makine Kılavuzu M30x3.50
Format Düz Kanallı Makine Kılavuzu M30x3.50, standart metrik diş açma işlemlerinde kullanılmak üzere hazırlanmış düz kanallı bir makine kılavuzudur. Ürün ölçüsü M30, hatve değeri 3.50 mm olup, aşağıdaki teknik ölçülere sahiptir.
Teknik Özellikler
- Ölçü: M30
- Hatve: 3.50 mm
- Tam Boy: 180 mm
- Şaft Çapı: 22 mm
- Kare Ölçüsü: 18 mm
- Matkap Çapı: 26.5 mm
Kullanım
Format Düz Kanallı Makine Kılavuzu M30x3.50, metrik iç diş oluşturma gereken talaşlı imalat ve montaj uygulamalarında kullanılabilir. Doğru diş ölçüsü ve uygun ön delik çapı seçimi, işlem kalitesi ve takımın verimli kullanımı açısından önemlidir.
Ürün Bilgisi
Format Düz Kanallı Makine Kılavuzu M30x3.50 için teknik ölçüler ürün tablosundaki değerler esas alınarak hazırlanmıştır. Ön delik açma işlemlerinde 26.5 mm matkap çapının esas alınması gerekir.
Teknik ölçüler: M30 | Hatve 3.50 mm | Tam Boy 180 mm | Şaft Çapı 22 mm | Kare Ölçüsü 18 mm | Matkap Çapı 26.5 mm.
