Torna Aynası Nedir? Çeşitleri, Ölçüleri ve Doğru Seçim Rehberi

Torna tezgahlarında iş parçasının döndürülerek işlenebilmesi için parçanın merkezli, sabit ve titreşimsiz biçimde tutulması gerekir. Bu işlevi yerine getiren en temel bağlama ekipmanı torna aynasıdır. Doğru torna aynası seçimi; işleme hassasiyetini, yüzey kalitesini ve üretim verimliliğini doğrudan etkiler. Bu yazıda torna aynası çeşitlerini, ölçü seçeneklerini, öne çıkan markaları ve doğru ayna seçimi için dikkat edilmesi gereken teknik kriterleri detaylı şekilde ele alıyoruz.

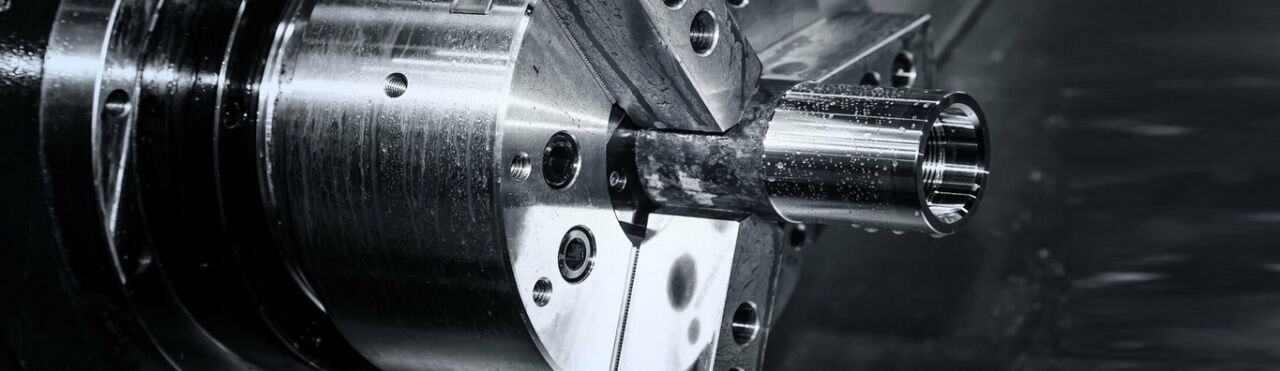

Torna Aynası Nedir, Ne İşe Yarar?

Torna aynası, tezgahın ana milinde (ispindilinde) dönen ve iş parçasını çenelerle sıkarak sabitleyen bağlama elemanıdır. Ayna içindeki çeneler, senkron biçimde hareket ederek parçayı merkezler ve işleme sırasında oluşan kesme kuvvetlerine karşı sabit tutar. Torna aynasının kalitesi; merkezleme hassasiyeti, sıkma kuvveti, tekrarlanabilirlik ve yüksek devirdeki denge (balans) performansıyla ölçülür.

Sanayi tipi torna tezgahlarından CNC torna merkezlerine kadar geniş bir kullanım alanına sahip olan torna aynaları, çene sayısına, tahrik mekanizmasına ve bağlantı sistemine göre farklı model gruplarına ayrılır.

Torna Aynası Çeşitleri

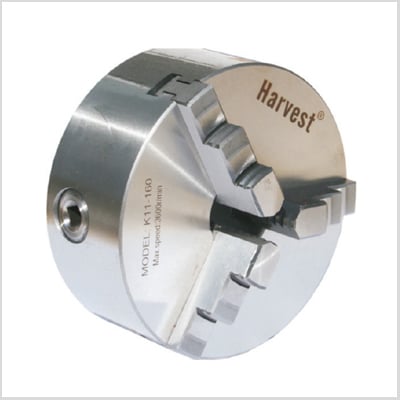

3 Ayaklı Torna Aynaları

3 ayaklı torna aynaları, en yaygın kullanılan ayna tipidir. Üç çene aynı anda ve eş zamanlı hareket ettiği için dairesel kesitli, silindirik veya altıgen iş parçalarını otomatik olarak merkezler. Bu sayede ayarlama süresi kısalır ve seri üretimde zaman kazandırır. Konvansiyonel torna tezgahlarında ve genel amaçlı işleme operasyonlarında tercih edilen 3 ayaklı torna aynası modelleri, farklı çap seçenekleriyle (100 mm’den 250 mm ve üzerine kadar) sunulur.

4 Ayaklı Torna Aynaları

4 ayaklı torna aynaları, her çenenin bağımsız hareket ettiği bir yapıya sahiptir. Bu özellik, dairesel olmayan veya merkez dışı (eksantrik) iş parçalarının hassas biçimde bağlanmasına imkân tanır. Kare, dikdörtgen ve düzensiz geometrili parçaların işlenmesinde 4 ayaklı torna aynası tercih edilir. Bağımsız çene ayarı, yüksek doğruluk gerektiren özel işlerde vazgeçilmez bir avantaj sağlar.

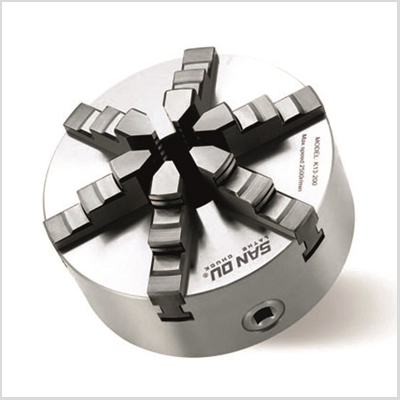

6 Ayaklı Torna Aynaları

6 ayaklı torna aynaları, altı çene ile daha geniş temas yüzeyi sunarak ince cidarlı veya deformasyona hassas parçaların sıkılmasında öne çıkar. Sıkma kuvvetinin daha fazla noktaya dağılması, parça üzerinde oluşabilecek şekil bozulmalarını azaltır. Bu nedenle özellikle boru, kovan ve ince cidarlı silindirik parçaların işlenmesinde 6 ayaklı torna aynası modelleri tercih edilir.

Kepenkli Torna Aynaları

Kepenkli torna aynaları, çenelerin bir kepenk (scroll) mekanizmasıyla senkron hareket ettiği, hızlı bağlama ve merkezleme sağlayan modellerdir. Seri üretim hatlarında parça değişim süresini kısaltmak isteyen işletmeler için pratik bir çözümdür.

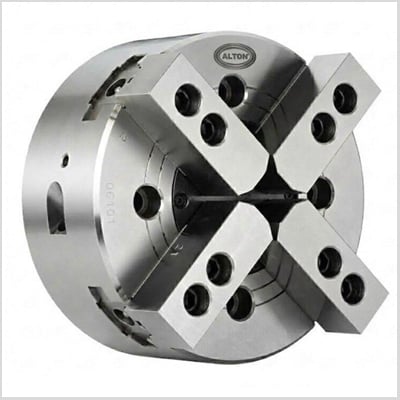

CNC-Hidrolik Torna Aynaları

CNC-hidrolik torna aynaları, hidrolik silindir tahrikli çalışan, yüksek sıkma kuvveti ve tekrarlanabilir hassasiyet sunan profesyonel modellerdir. Yüksek devirli CNC torna tezgahlarında otomatik bağlama ihtiyacını karşılar. Bu kategoride hidrolik silindirler, adaptör flanşları (A5, A6, A8, A11 gibi), yedek taban ayak takımları ve hidrolik pens aynaları gibi tamamlayıcı ürünler de bulunur. CNC üretim hatlarında döngü süresini kısaltmak ve otomasyon uyumluluğunu artırmak isteyen işletmeler için hidrolik torna aynası sistemleri kritik önem taşır.

Ayna Flanşları ve Torna Aynası Yedek Parçaları

Torna aynasının tezgah miline bağlanabilmesi için kullanılan ayna flanşları, farklı mil tiplerine (D1, A2, kamalı vb.) uygun seçeneklerle sunulur. Ayrıca çene takımları, adaptörler, taban ayaklar ve hidrolik silindirler gibi torna aynası yedek parçaları, mevcut aynaların ömrünü uzatmak ve performansını korumak için düzenli olarak temin edilmesi gereken parçalardır.

Torna Aynası Ölçü ve Model Seçenekleri

Torna aynaları, çap büyüklüğüne göre 80 mm’den başlayıp 100, 125, 160, 200, 250 mm ve üzerine kadar geniş bir ölçü yelpazesinde üretilir. Ölçü seçimi; işlenecek parçanın çapına, tezgahın mil bağlantı tipine ve maksimum devir hızına göre belirlenmelidir. Örneğin 100 mm çaplı bir ayna küçük ve hassas parçalar için uygunken, 250 mm ve üzeri çaplar daha büyük iş parçalarının bağlanmasında kullanılır. Ürün kodlarında geçen “3”, “4” veya “6” rakamları çene sayısını, “K13” gibi ifadeler ise ayna tipini ve bağlantı standardını belirtir.

Torna Aynası Seçerken Nelere Dikkat Edilmeli?

• Çene sayısı: İş parçasının geometrisine göre 3, 4 veya 6 çeneli model tercih edilmelidir.
• Çap ölçüsü: Parça boyutuna ve tezgah kapasitesine uygun çap seçilmelidir.
• Bağlantı tipi: Tezgah mili ile uyumlu flanş veya adaptör sistemi kontrol edilmelidir.
• Tahrik sistemi: Manuel, kepenkli veya hidrolik tahrik ihtiyaca göre belirlenmelidir.
• Malzeme ve sertlik: Sertleştirilmiş çelik gövdeli aynalar, uzun ömür ve yüksek tork dayanımı sağlar.
• Marka güvenilirliği: Orijinal ve garantili markalar, hassasiyet kaybını ve arıza riskini azaltır.

Öne Çıkan Torna Aynası Markaları

Torna aynası pazarında kalite ve hassasiyetiyle öne çıkan başlıca markalar arasında Bison torna aynası, Tos Svitavy torna aynası, Sanou torna aynası, Harvest torna aynası, AutoGRIP, Watano, Alton, Eric, SHARP, Tokiwa yer alır. Bu markalar; 3 ayaklı, 4 ayaklı, 6 ayaklı ve CNC-hidrolik torna aynası kategorilerinde geniş ürün yelpazesi sunar.

• Bison torna aynası modelleri, güçlü sıkma mekanizması ve uzun ömürlü performansıyla bilinir.
• Tos Svitavy torna aynası, endüstriyel dayanıklılığı ile profesyonel atölyelerin tercihidir.
• Sanou torna aynası ve Harvest torna aynası, hem konvansiyonel hem CNC uygulamalarda hassas bağlama sunar.
• AutoGRIP, özellikle CNC hidrolik torna aynası sistemlerinde adaptör, taban ayak ve hidrolik silindir gibi tamamlayıcı ürün gamıyla dikkat çeker.

Sonuç

Torna aynası, hassas ve verimli torna işleme süreçlerinin temel taşıdır. İş parçasının geometrisi, tezgah özellikleri ve üretim hacmi göz önünde bulundurularak 3 ayaklı, 4 ayaklı, 6 ayaklı, kepenkli veya CNC-hidrolik torna aynası seçenekleri arasından en uygun model belirlenmelidir. Bison, Tos Svitavy, Sanou, Harvest, AutoGRIP gibi güvenilir markaların orijinal ürünleriyle üretim kalitesini artırmak, uzun vadede hem hassasiyet hem de maliyet avantajı sağlar. İhtiyacınıza uygun torna aynası, ayna flanşı ve yedek parça seçenekleri için geniş ürün gamımızı inceleyebilirsiniz.
